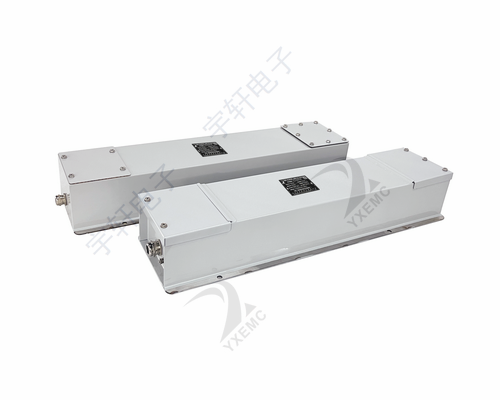

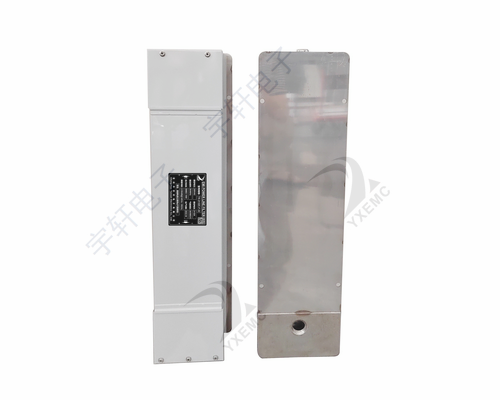

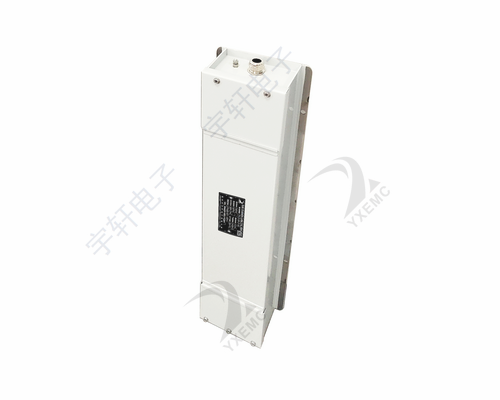

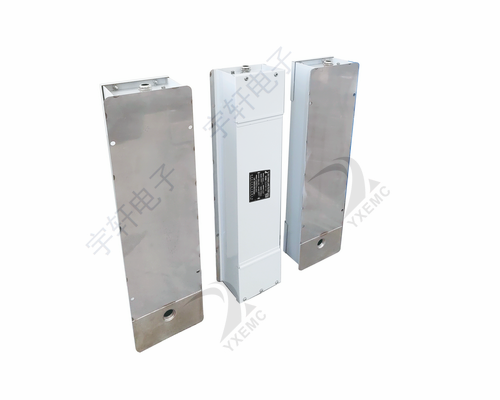

電磁脈沖防護電源,電磁脈沖信號濾波器

電磁脈沖防護電源、信號濾波器

● 電磁脈沖防護，通過加裝防電磁模塊并改善電路結構，既能滿足GJB 5792-2006 C級要求，也能實現EMP防護。
● 金屬殼體采用特殊的不銹鋼材質，機械強度高，耐腐蝕性強。
● 獨特的接線結構設計，進線可在打開的屏蔽腔體內接線，方便又安全。
● 電波暗室、屏蔽房、電子方艙和機柜等設施的專用配套，能有效的抑制輻射干擾。

0519-83435607

立即咨詢

產品詳情

特點 Features

● 電磁脈沖防護，通過加裝防電磁模塊并改善電路結構，既能滿足GJB 5792-2006 C級要求，也能實現EMP防護。

Electromagnetic pulse protection can meet the requirements of GJB 5792-2006 Level C and EMP protection by adding anti electromagnetic module and improving the circuit structure.

● 金屬殼體采用特殊的不銹鋼材質，機械強度高，耐腐蝕性強。

The metal shell is made of special stainless steel with high mechanical strength and strong corrosion resistance.

● 獨特的接線結構設計，進線可在打開的屏蔽腔體內接線，方便又安全。

Unique wiring structure design, the incoming line can be connected in the open shielding chamber, which is convenient and safe.

應 用 Application

● 電波暗室、屏蔽房、電子方艙和機柜等設施的專用配套，能有效的抑制輻射干擾。

The special supporting facilities of anechoic chamber, shielding room, electronic shelter and cabinet can effectively suppress radiation interference.

性能指標 Characteristcs

額定電壓Rated voltage	單相Single phase 250VAC（線-線/線-地）	三相three-phase 440/250VAC（線-線/線-地）
工作頻率 Operating Frequency	50/60HZ
耐壓試驗 Test Voltage	1000VDC/2S（線-線Line - line） 1000VDC/2S（線-地Line - ground） 3000VDC/2S
電壓降△V Voltage drop	<1V（額定工作條件Rated working conditions）
氣候類別 Climate category	25/070/21
峰值浪涌電流 Peak surge current	70KA(8/20us)

單相產品型號表 Filter Table 注：零地電壓為0V Note: N-G voltage is 0V

型號 model	額定電流A Rated curren	MAX泄漏電流A leakage current	進線接線螺桿 Incoming wiring screw	輸出導線 Output lead	波導螺桿 Waveguide screw	外形尺寸Fig. Outline Drawing	插入損耗dB insertion loss
YX-2×10C-F-22-EMP	10	0.5	M6	14AWG	M24	1	100dB 14K~10GHz 備注：可拓展至40GHz remarks: It can be extended to 40GHz
YX-2×16C-F-22-EMP	16	0.5	M6	12AWG	M24	1
YX-2×32C-F-22-EMP	32	0.5	M6	10AWG	M24	1
YX-2×50C-F-22-EMP	50	0.5	M6	8AWG	M24	1
YX-2×63C-F-22-EMP	63	0.5	M6	6AWG	M33	2
YX-2×80C-F-22-EMP	80	1	M8	6AWG	M33	3
YX-2×100C-F-22-EMP	100	1	M8	4AWG	M33	3
YX-2×150C-F-22-EMP	150	1	M8	2AWG	M42	4
YX-2×200C-F-22-EMP	200	1	M12	1/0AWG	M42	5

三相產品型號表 Filter Table

型號 model	額定電流A Rated curren	MAX泄漏電流A leakage current	進線接線螺桿 Incoming wiring screw	輸出導線 Output lead	波導螺桿 Waveguide screw	外形尺寸Fig. Outline Drawing	插入損耗dB insertion loss
YX-4×10C-F-22-EMP	10	0.5	M6	14AWG	M33	6	100dB 14K~10GHz 備注：可拓展至40GHz remarks: It can be extended to 40GHz
YX-4×16C-F-22-EMP	16	0.5	M6	12AWG	M33	6
YX-4×32C-F-22-EMP	32	0.5	M6	10AWG	M33	6
YX-4×50C-F-22-EMP	50	0.5	M6	8AWG	M33	6
YX-4×65C-F-22-EMP	65	0.5	M6	6AWG	M33	6
YX-4×80C-F-22-EMP	80	1	M8	6AWG	M42	7
YX-4×100C-F-22-EMP	100	1	M8	4AWG	M42	7
YX-4×150C-F-22-EMP	150	1	M8	2AWG	M42	7
YX-4×200C-F-22-EMP	200	1	M12	1/0AWG	M48	8

外形尺寸圖 Outline Drawing : mm

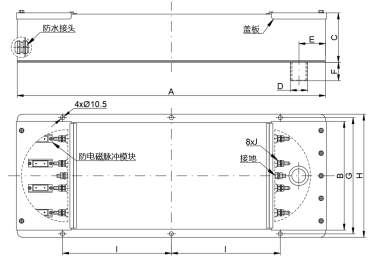

Fig.1~Fig.5

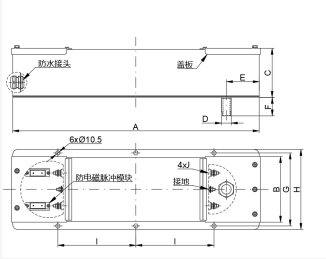

Fig.6~Fig.8

外形尺寸Fig.	A	B	C	D	E	F	G	H	I	J
1	750	165	120	M24	80	45	188	205	225	M6
2	750	165	120	M33	80	45	188	205	225	M6
3	760	160	120	M33	60	45	183	200	210	M8
4	760	160	120	M42	60	45	183	200	210	M8
5	880	200	150	M42	70	65	223	240	270	M12
6	960	280	140	M42	70	65	303	320	310	M6
7	960	280	140	M42	70	65	303	320	310	M8
8	960	320	150	M48	70	65	343	360	310	M12
