電源框圖清楚地說明了整流電路之后需要一個濾波電路。整流器有助于將脈動交流電轉換為直流電，直流電僅沿一個方向流動。到目前為止，我們已經看到了不同類型的整流電路。

所有這些整流器電路的輸出都包含一些紋波系數。我們還觀察到，半波整流器的紋波系數大于全波整流器的紋波系數。

為什么我們需要電源濾波器？

信號中的紋波表示存在一些交流分量。為了獲得純直流輸出，必須完全去除該交流分量。因此，我們需要一個將整流輸出平滑為純直流信號的電路。

濾波電路是一種去除整流輸出中存在的交流分量并允許直流分量到達負載的電路。

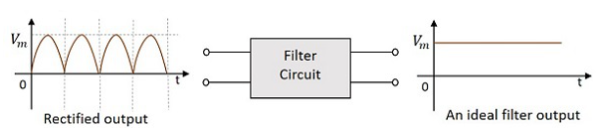

下圖顯示了濾波器電路的功能。

濾波器電路由兩個主要元件構成，電感器和電容器。我們已經在基本電子教程中學習過

電感器允許直流并阻止交流。

電容器允許交流并阻止直流。

讓我們嘗試使用這兩個組件構建一些過濾器。

串聯電感濾波器

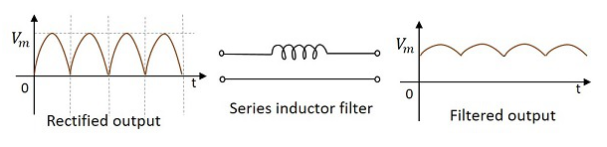

由于電感器允許直流并阻止交流，因此可以通過在整流器和負載之間串聯電感器來構建稱為串聯電感濾波器的濾波器。下圖顯示了串聯電感濾波器的電路。

整流輸出通過該濾波器時，電感器會阻斷信號中存在的交流分量，以提供純直流。這是一個簡單的初級過濾器。

并聯電容濾波器

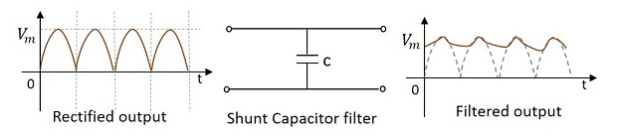

由于電容器允許交流通過它并阻止直流，因此可以使用并聯電容器構建稱為并聯電容器濾波器的濾波器，如下圖所示。

整流輸出通過該電源濾波器時，信號中存在的交流分量通過允許交流分量的電容器接地。信號中存在的剩余直流分量在輸出端收集。

上面討論的濾波器類型是使用電感器或電容器構造的。現在，讓我們嘗試使用它們來制作更好的過濾器。這些是組合過濾器。

LC濾波器

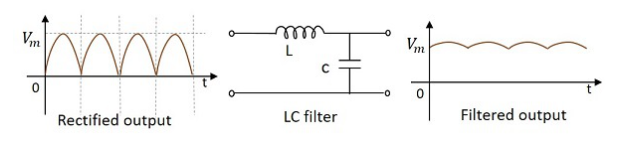

可以同時使用電感器和電容器來構建濾波器電路，以便在可以使用電感器和電容器的效率的情況下獲得更好的輸出。下圖顯示了 LC 濾波器的電路圖。

將整流輸出提供給該電路時，電感器允許直流分量通過它，從而阻斷信號中的交流分量?，F(xiàn)在，從該信號來看，如果有的話，還有很少的交流分量接地，這樣我們就得到了純直流輸出。

由于輸入信號首先進入電感器，因此該濾波器也稱為扼流輸入濾波器。這個過濾器的輸出比之前的要好。

Π- 過濾器磷我_我t e r _

這是另一種非常常用的濾波電路。它的輸入端有電容器，因此也稱為電容器輸入濾波器。這里，兩個電容器和一個電感器以 π 形網絡的形式連接。一個電容器并聯，然后一個電感器串聯，再一個電容器并聯構成這個電路。

如果需要，也可以根據需要添加幾個相同的部分。下圖顯示了一個電路π篩選磷我- f我t e r _.

Pi過濾器的工作
在這個電路中，我們有一個并聯的電容器，然后是一個串聯的電感器，然后是另一個并聯的電容器。

電容器 C 1 - 該濾波電容器對直流信號提供高電抗，對交流信號提供低電抗。將信號中存在的交流分量接地后，信號通過電感器進行進一步過濾。

電感器 L - 該電感器為直流分量提供低電抗，同時阻止交流分量（如果有設法通過電容器 C 1）。

電容器 C 2 - 現在使用該電容器進一步平滑信號，以便它允許信號中存在電感器未能阻擋的交流分量。

因此，我們?cè)谪?fù)載處獲得了所需的純直流輸出。
