直流
直流工控濾波器

直流

● 常規通用。
● 底板式安裝,簡單方便。
● 各種電子設備和電子測量儀器的直流側。
產品詳情

特 點 Features

● 常規通用。General purpose.

● 底板式安裝,簡單方便。

Bottom plate installation, simple and convenient.


應 用 Application

● 各種電子設備和電子測量儀器的直流側。

DC side of various electronic equipment and

electronic measuring instruments.


性能指標 Characteristcs

額定電壓Rated voltage

0~80VDC

額定電流Rated curren

1A~120A@40℃max.

耐壓試驗 (60s) Test Voltage

400VDC(線-線Line - line) 1414VDC(線-地Line - ground)

3000VDC/2S

氣候類別 Climate category

25/100/21

產品型號表 Filter Table

型號

model

接線方式:輸入輸出

額定電流A

Rated curren

接地電容量nF

Grounding capacity

放電電阻KΩ

resistance

電路圖Fig.

Circuit diagram

外形尺寸Fig.

Outline Drawing




DYX-211-1-

TT



1

22


1

1

DYX-211-6-

TT



6

22


1

2

DYX-211-10-

TT



10

22


1

2

DYX-211-15-

TT



15

22


1

2

DYX-211-20-

TT

WW


20

22


1

2

DYX-211-30-


WW

SS

30

22


1

3

DYX-211-40-


WW

SS

40

22


1

3

DYX-211-50-



SS

50

22


1

4

DYX-211-60-



SS

60

22


1

4

DYX-221-80-



SS

80

44


2

4

DYX-221-100-



SS

100

44


2

4

DYX-221-120-



SS

120

44


2

4

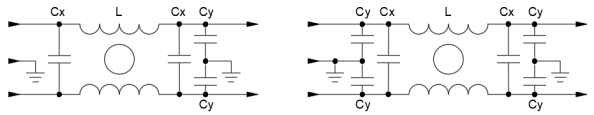

電原理圖Typical Circuit Diagram



Fig.1 Fig.2

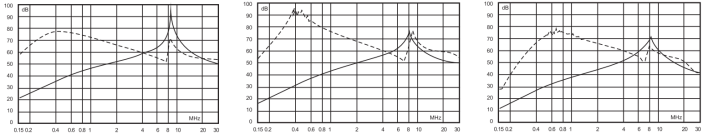

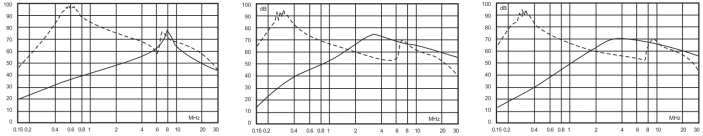

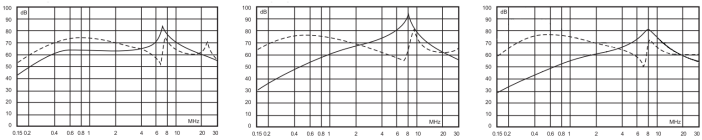

插入損耗 Insertion LOSS in dB (50Ω測量系統,IEC/CISPR No.17號出版物)




1A 6A 10A





15A 20A 30A~40A




50A~60A 80A 100A~120A

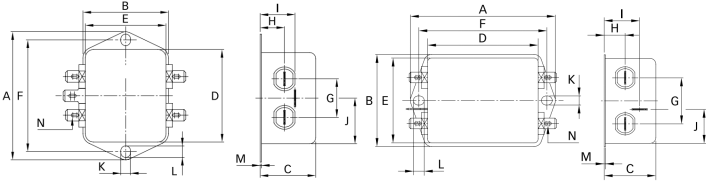

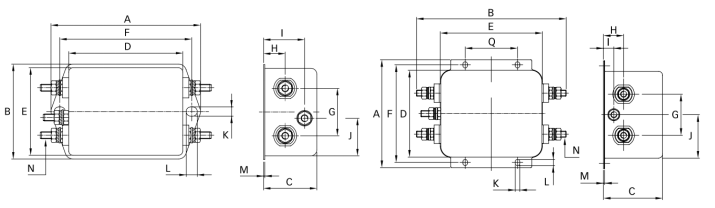

外形尺寸圖 Outline Drawing : mm




Fig.1 (1A) Fig.2 (6A~20A)




Fig.3 (30A~40) Fig.4 (50A~120A)

外形尺寸Fig.

A

B

C

D

E

F

G

H

I

J

K

L

M

N

Q

1 (1A)

64

35

24.3

43.5

32.5

54

21

9.3

15.3

21.8

5.3

6.3

0.7

6.3×0.8


2 (6A~20A)

71

46.6

29.3

50.5

44.5

61

21

10.8

19.3

20.1

5.3

6.3

0.7

6.3×0.8


3 (30A~40A)

99.5

59

45

73

57

87

18

7

28

23.5

4.5

6.5

0.7

M4


4 (50A~60A)

105

145.9

57.6

84.5

99.5

95

40

19.6

10.1

42.25

4.4

6

1.2

M6

51

4 (80A~120A)

130

177

50

100

120

115

65

28

28

50

6.5

4.5

1.2

M8

80
